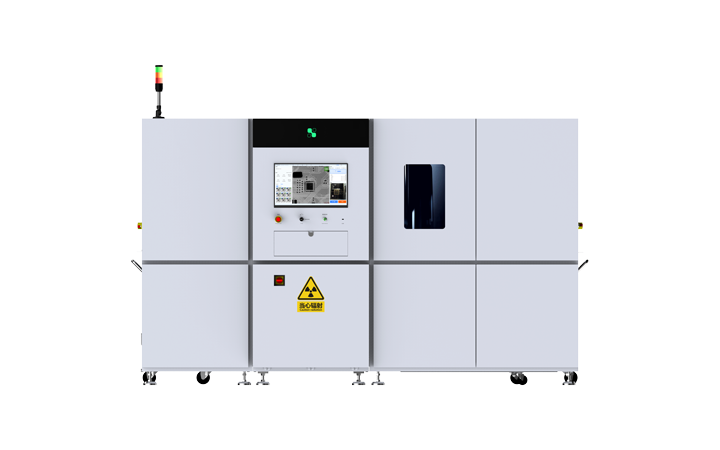

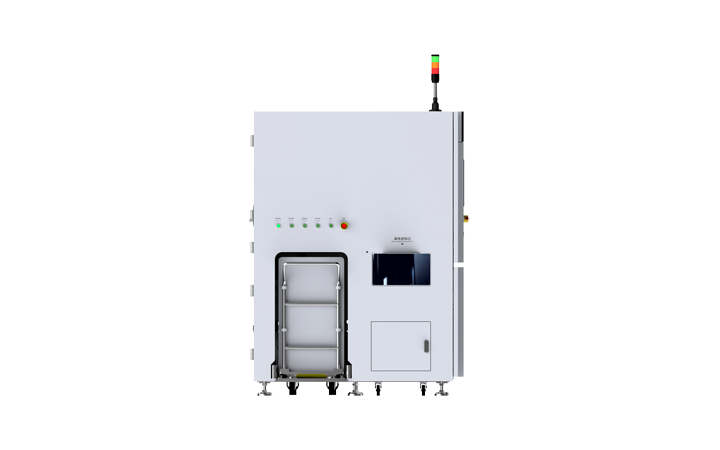

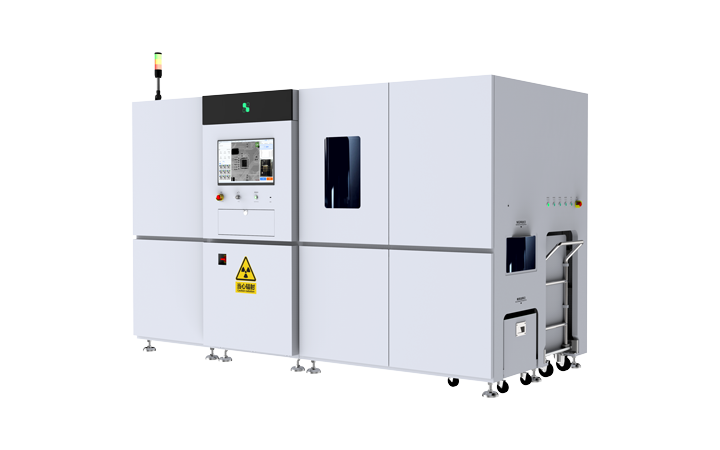

Hệ thống này chủ yếu bao gồm bảy mô-đun chính, bao gồm nguồn tia X, bộ phận hình ảnh, hệ thống xử lý hình ảnh máy tính, hệ thống cơ khí, hệ thống điều khiển điện, hệ thống bảo vệ an toàn và hệ thống báo động. Nó tích hợp thử nghiệm không phá hủy (NDT) hiện đại, công nghệ phần mềm máy tính, công nghệ thu thập và xử lý hình ảnh, công nghệ truyền dẫn cơ học và thuật toán AI, bao gồm bốn ngành kỹ thuật chính là quang học, cơ khí, điện tử và điện toán. Bằng cách sử dụng các đặc tính hấp thụ tia X khác nhau của vật liệu có thành phần và độ dày khác nhau, hệ thống sẽ chụp ảnh các bộ phận điện tử bên trong các gói cuộn và thực hiện việc đếm thành phần tự động. Máy đếm cuộn X-Ray trực tuyến hoàn toàn tự động được thiết kế để hoạt động với dây chuyền sản xuất SMT để đếm hàng tồn kho cuộn cuối dây chuyền tự động. Nó hỗ trợ các cuộn 7–15 inch và cung cấp khả năng tải tự động, kiểm tra tự động, quét và ghi nhãn mã vạch tự động cũng như tự động dỡ hàng, giảm đáng kể yêu cầu lao động đồng thời nâng cao hiệu quả hoạt động. Máy đếm cuộn X-Ray trực tuyến cũng có thể được tích hợp với MES (Hệ thống thực thi sản xuất) theo yêu cầu, cho phép quản lý hàng tồn kho cuộn hiệu quả và đáng tin cậy hơn đồng thời cung cấp khả năng quản lý kho số hóa nâng cao.
Hỗ trợ nhiều phương pháp xếp và dỡ hàng, bao gồm xe đẩy, AGV và lắp ghép với thùng đựng vật liệu.
Tốc độ phát hiện nhanh tới 13 giây mỗi kiện; một thiết bị có thể tiết kiệm 4–5 người vận hành.
Đếm chính xác 99,99%, được hỗ trợ bởi thuật toán đếm dựa trên AI.
Độ chính xác quét mã vạch 99,9%, sử dụng máy ảnh hỗ trợ AI 20 megapixel.
Tự động xác định các khu vực ghi nhãn trống; một tính năng độc nhất trong ngành.
Ghi nhãn kiểm tra hai lần (xác minh thứ cấp), quy trình ghi nhãn rõ ràng và truy xuất nguồn gốc đầy đủ.
Tương thích với các khay vật liệu có chiều cao lên tới 90mm; hỗ trợ tất cả các thông số kỹ thuật vật liệu trên thị trường.
Hơn 15.000 loại vật liệu trong cơ sở dữ liệu; cập nhật thuật toán nhanh hơn với các bản nâng cấp OTA trong vòng 72 giờ.
Hỗ trợ tích hợp với nhiều hệ thống khác nhau như ERP, MES và WMS.
Bảo vệ phần cứng được cải thiện; suất tương đương liều bức xạ đo được trên bề mặt máy là <0,5μSv/h.
| Thông số kỹ thuật tổng thể | |
|---|---|
| Kích thước tổng thể | 3200mm(L)x1450mm(W)x2300mm(H)(Bao gồm đèn ba màu) 3200mm(L)x1450mm(W)x1950mm(H)(Không bao gồm đèn ba màu) |
| Trọng lượng tổng thể | 3500kg |
| Tổng mức tiêu thụ điện năng | 3200W |
| Nguồn điện | AC 220V 16A 50/60Hz |
| Nhiệt độ hoạt động | 5-40oC |
Hệ thống Kiểm tra bằng Tia X Tự động (AXI) chụp ảnh tia X của các sản phẩm điện tử và phân tích cấu trúc bên trong của chúng mà không làm hỏng sản phẩm. Được hỗ trợ bởi Mô hình AI quy mô lớn Hikvision Guanlan, hệ thống tự động so sánh hình ảnh kiểm tra với các mô hình AI đã được đào tạo để phát hiện các khiếm khuyết, thành phần bị thiếu và các vấn đề lắp ráp, giúp cải thiện độ chính xác của kiểm tra và hiệu quả sản xuất.
